バッテリー診断機
BATTERY ANALYZER
SOCと SOHとは
SOC ( State of Charge ) ( 充電状態 )
電池の残量を表します。
例えば、満タンの時を100%、空の時を0%として、あと何％充電が残っているかを表します。
SOH ( State of Health ) ( 健康状態 )
電池の健康度(寿命)を表します。
例えば、新品の状態が100%なら、使い続けるうちに劣化して80%や70%になっていきます。

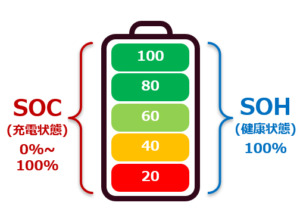

健康な電池

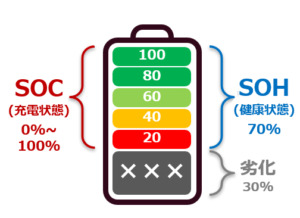

劣化した電池

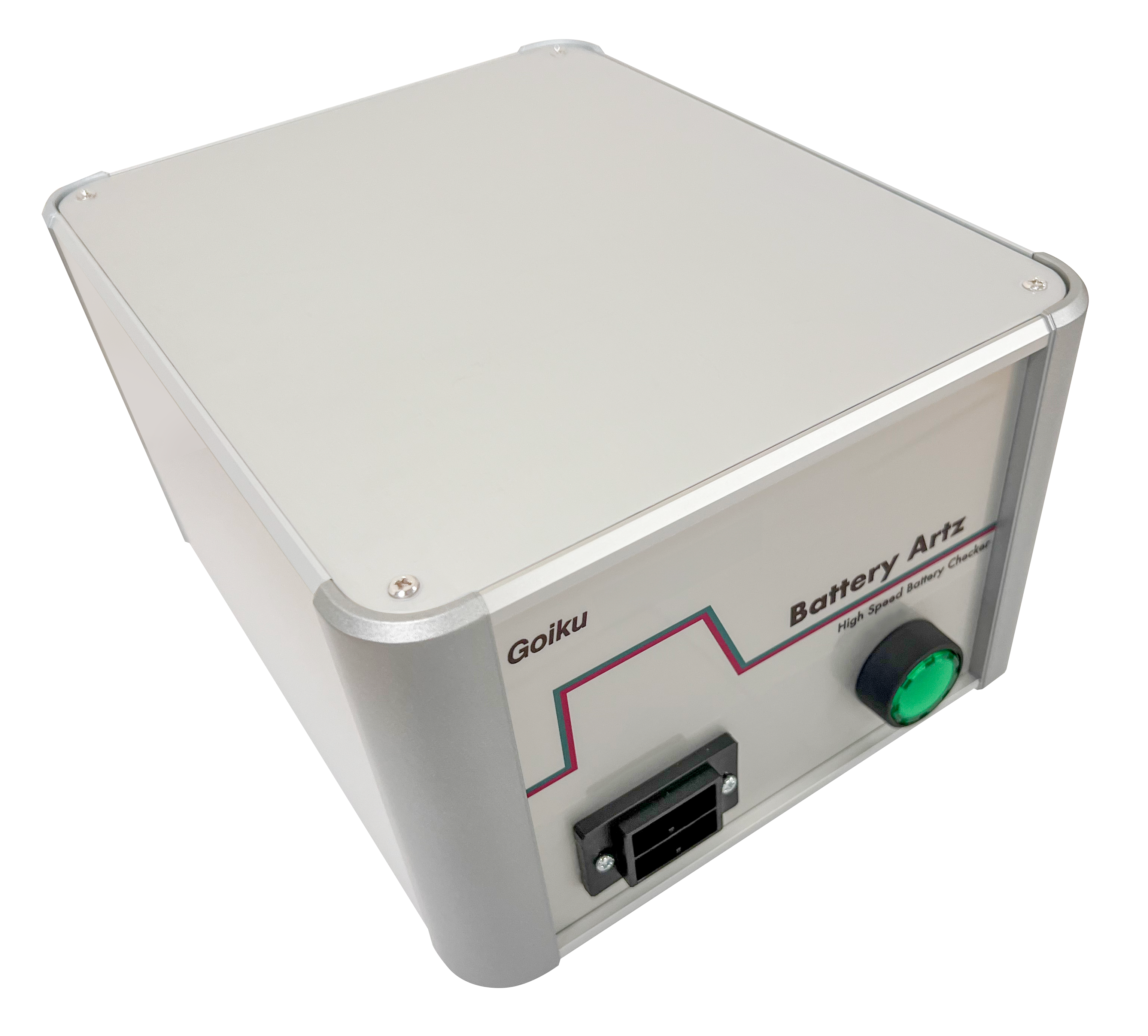

バッテリー診断機 とは
- 再充電可能なバッテリー（二次電池）の劣化状態を診断します。
- バッテリーを取り外し電池診断機に接続することにより、わずか1秒で診断が可能でありバッテリーの劣化状態を知ることができます。
- 測定項目は起電圧（Vemf）、容量（ＡＨ）、電池の残容量（ＳＯＣ）です。
- 測定結果は本体のディスプレイに表示でき、パソコンへ送信可能です。
- 電池パック・セルの良否を数秒で測定できます。電池はリチウムイオンに対応が可能です。
- BMS（バッテリー・マネジメントシステム）に組み込んでの充電制御が可能です。
- 充電池は製造過程で一本ごとに容量の違いがある為、精密に品質を高める際に有効です。
バッテリー診断機（電池診断器、電池診断機） の特徴
- ゴイク電池の バッテリー診断機（電池診断器、電池診断機） は、独自の解析方法Dir（Dynamic Internal Resistance：動的内部抵抗）を数値化することにより、バッテリーの劣化診断を１秒で行うことができる。
- 特許技術 Advanced I.C & C方式、 充電状態計測装置を使い電池劣化度と電池残量を瞬時に正確に判断します
- 従来、バッテリーの劣化状態を診断するには、バッテリーを充電後、放電電流を測定することにより診断しております。その為、バッテリーの充電と放電が必要であり、数時間から数十時間という「時間」、無駄に消費する「電力」、多くの「費用」が必要になります。ゴイク電池の診断技術は、これらを大幅に削減しバッテリー社会へ貢献致します。
- 通常のバッテリーチェッカーではバッテリーの状態を大まかに推測することしかできないのに対し、約1秒で容量・残量が5％の誤差で得ることが可能です。
導入メリット
- バッテリーの劣化診断にかかる時間を大幅に削減することができます。
- バッテリーの充電が不要であるため、バッテリー診断のための電力を削減することができます。
- お客様のご要望に応じた仕様でカスタマイズしたバッテリー診断装置をご用意いたします。
- 電池製造ラインや出荷・受入時など工程内検査へ導入することで電池の状態を正確に把握できます。
- 充放電検査時にかかる大掛かりな設備や場所が不要になり、充放電の時間を短縮できます。
わずか1秒での診断
診断器は、なぜ必要?
【電池の充電方法を知るには？】
従来の充放電法は、充電し放電電流積分により容量を測定するというものであるため、充電時間と放電時間がかかり、電池によっては4時間～数十時間かかる場合もあります。
一方でゴイク式診断は、電極の反応面積を算出するアルゴリズムによる容量測定であるため、わずか1秒で正確に診断が可能となります。
従来の充電方法
充放電法
電池によっては
４～数十時間必要
電力
時間
費用
ゴイク電池の診断機を用いると
ゴイク式診断
わずか1秒で診断可能
独自の技術でわずか1秒で電池の容量や劣化度を測定することができます。
電力
時間
費用
ゴイク式診断であれば、短時間＆ローコストで診断が可能！

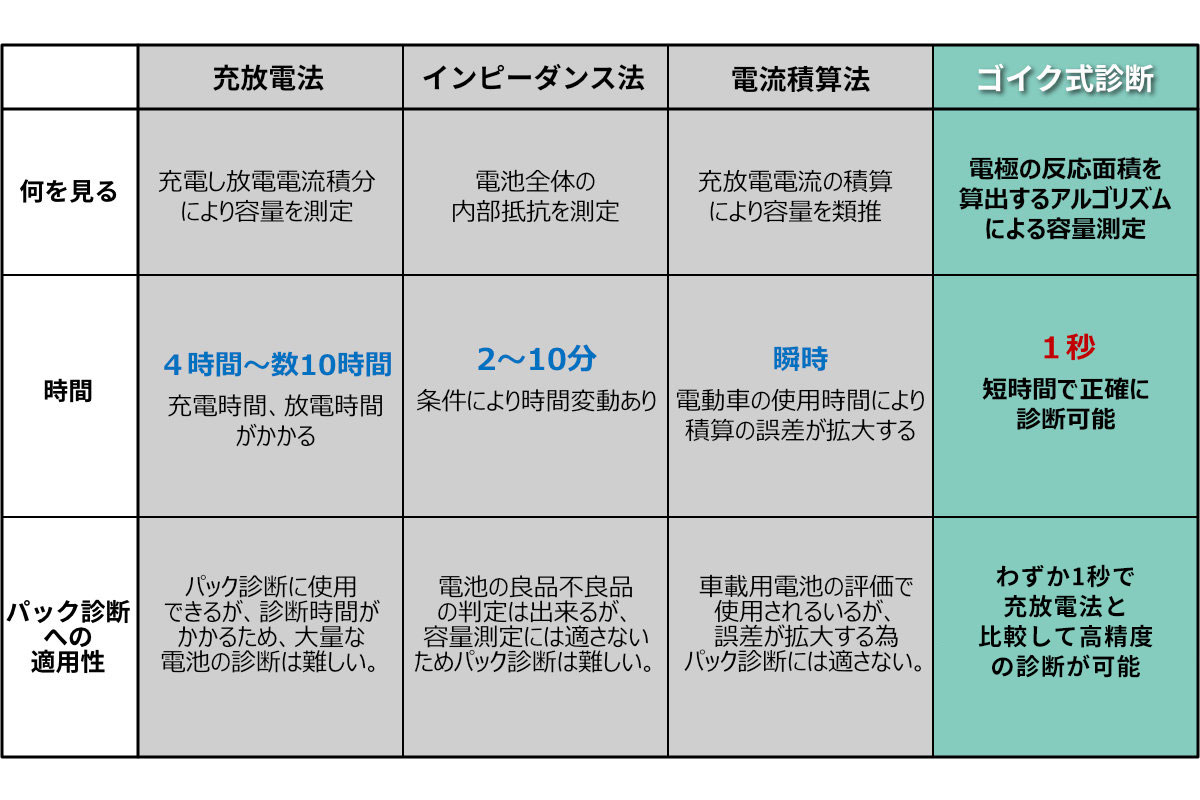

診断技術 –他測定法との比較(パック診断含む)-
| 充放電法 | インピーダンス法 | 電流積算法 | ゴイク式診断 | |
| 何を診る | 充電し、放電電流積分により容量を測定 | 電池全体の内部抵抗を測定 | 充放電電流の積算により容量を類推 | 電極の反応面積を算出するアルゴリズムによる容量算出 |
| 時間 | 4時間～数10時間 充電時間、放電時間がかかる |
2～10分 条件により時間変動あり |
瞬時 電動車の使用時間により積算の誤差が拡大する |
セル / モジュール診断 1秒 CHAdeMOでのEV診断 |
| 何を診る | 時間 | |
|---|---|---|
| 充放電法 | 充電し、放電電流積分により容量を測定 | 4時間～数10時間 充電時間、放電時間がかかる |
| インピーダンス法 | 電池全体の内部抵抗を測定 | 2～10分 条件により時間変動あり |
| 電流積算法 | 充放電電流の積算により容量を類推 | 瞬時 電動車の使用時間により積算の誤差が拡大する |
| ゴイク式診断 | 電極の反応面積を算出するアルゴリズムによる容量算出 | セル / モジュール診断 1秒 CHAdeMOでのEV診断 |
